你想了解的水泵分類，不敢說全1
發表時間：2024-02-20 20:17作者：水泵學社
1、按泵軸方向可分為：臥式、立式、斜式
2、按殼體剖分型式分為：徑向剖分式和軸向剖分式
3、按級數分為：單級和復級（多級）
4、按吸入形式分為：單吸和雙吸
5、按水泵形式分為：中心支承式，管道式、共座式、分座式、可移式
6、按驅動方式分為：直接連接、齒輪傳動式、液力偶合傳動式、皮帶傳動式和共軸式
7、按特殊結構分為：液下式、筒式、雙壁殼式、地坑筒式、抽出式、自吸式、潛液式和屏蔽式
8、按軸向力平衡方式分為：平衡鼓式、平衡盤式、自身平衡式和平衡孔式
9、按用途不同主要分為：鍋爐給水泵、循環水泵、排污泵、雜質泵、砂泵、渣漿泵、泥漿泵、污水泵、清水泵、消防泵、流程泵、增壓泵、耐腐蝕泵等
10、按材質不同分為：鑄鐵泵、不銹鋼泵、塑料泵、氟塑料泵、工程塑料泵

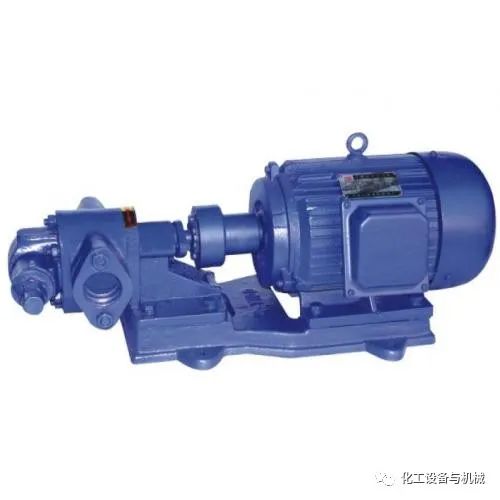

11、按結構形式分為：離心泵，隔膜泵，齒輪泵，柱塞泵，往復泵，真空泵，噴射泵

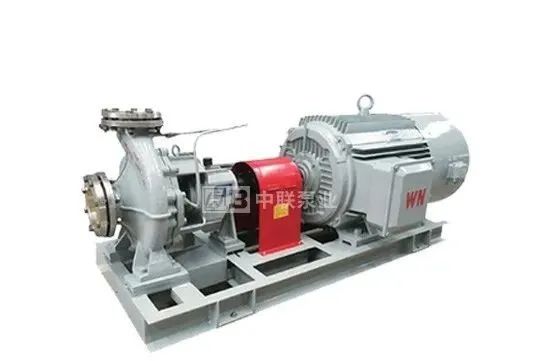

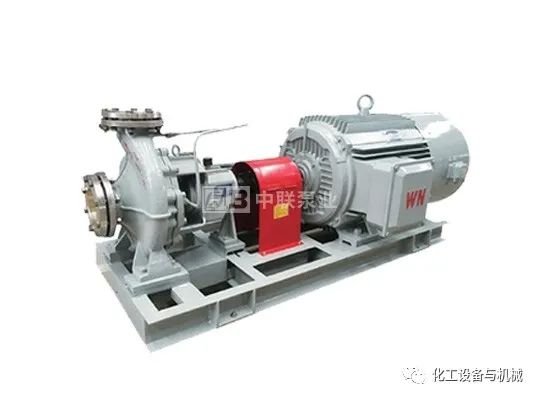

離心泵型號、品種規格及其變型產品在農用泵中是最多的。根據水流入葉輪的方式、葉輪多少、泵本身能否自吸以及配套動力大小和動力品種等，離心泵有單級單吸離心泵、單級雙吸離心泵、多級離心泵、自吸泵、電動機泵和柴油機泵等。 1、單級單吸離心泵 老的泵型號有BA、B型單級單吸離心泵，80年代，我國根據國際標準和排灌機械實際情況，對離心泵產品進行更新?lián)Q代研制工作，并生產IB型、IQ型（現在已更名為IS型）單級離心泵系列產品，已列為國家專業標準和行業標準。 單級單吸離心泵，水由軸向單面進入葉輪，葉輪只有一個，因此稱為單級單吸離心泵。其特點是，與混流泵、軸流泵相比，揚程較高，流量較小，結構簡單，使用方便。 IQ型（IS型）單級單吸離心泵(又稱輕小型離心泵)是針對我國國情并滿足用戶提出結構簡單、重量輕、價格低、性能好和配套方便的要求而設計的，共有84種產品，分3個派生系列，413個規格型號。
(1)性能范圍 泵口徑50～200毫米，流量12.5～400立方米/時，揚程8～125米，配套動力有柴油機直聯、皮帶傳動，電動機直聯，功率1.1～110千瓦，轉速1450～2900轉/分。 (2)結構型式 輕小型離心泵為軸向吸入單級單吸懸架式離心泵，泵體后開門，出口位于中心向上，后蓋為壓嵌式，軸承體與泵體直接聯結，泵腳位于泵體下方，軸承用黃油潤滑，軸封分為軟填料、機械密封、橡膠油封三種。葉輪均為閉式，傳動分為聯軸器傳動和皮帶傳動兩種。泵葉輪轉向：從泵進口方向看，葉輪轉向為順時針，當泵與柴油機直聯傳動時，為逆時針。泵出口可裝置手動泵，可去掉底閥，減少水力損失，并能使泵自吸。

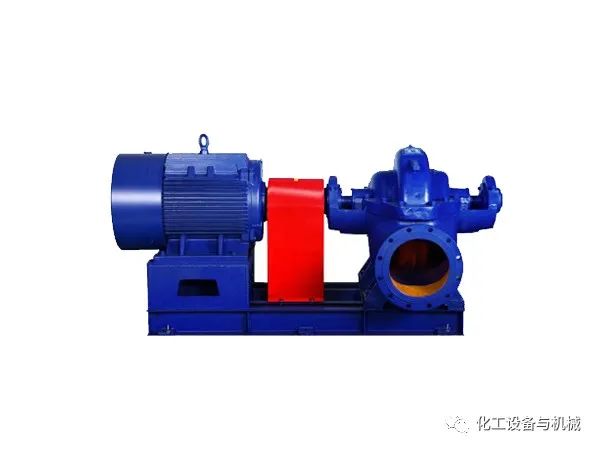

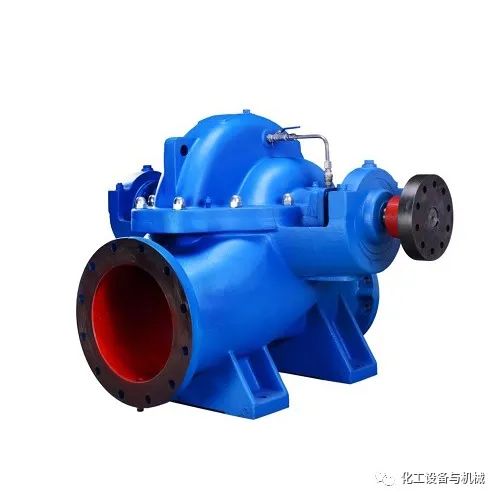

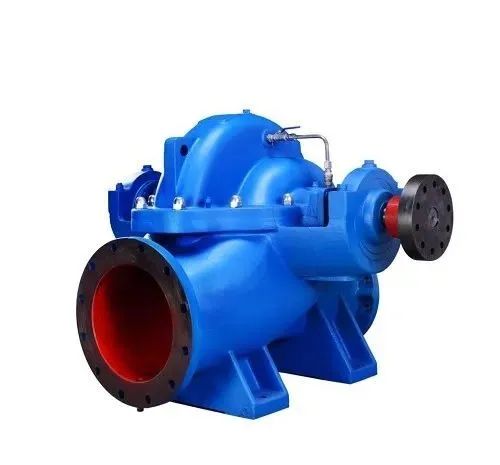

2、雙吸離心泵 它是從葉輪兩面進水的雙吸離心泵，因泵蓋和泵體是采用水平接縫進行裝配的，又稱為水平中開式離心泵。與單級單吸離心泵相比，效率高、流量大、揚程較高。但體積大，比較笨重，一般用于固定作業。適用于丘陵、高原中等面積的灌區，也適用于工廠、礦山、城市給排水等方面。 雙吸離心泵有S型、SH型、SA型、SLA型幾種型號，S型與SH型的區別是，從驅動端看，S型泵為順時針方向旋轉，SH型為逆時針方向旋轉。SLB型為立式便拆式雙吸泵 。 S型系列泵性能范圍流量160～18000立方米/時，揚程12～125米，進水口直徑150～1400毫米，轉速2950、1450、970、730、585、485、360轉/分。

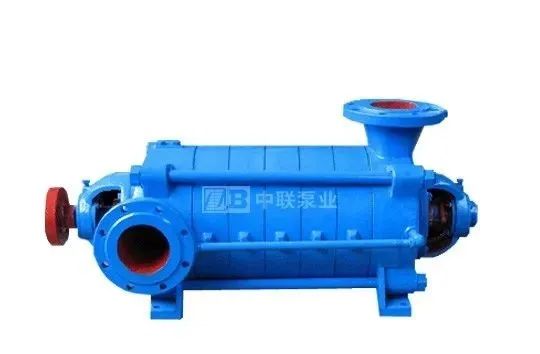

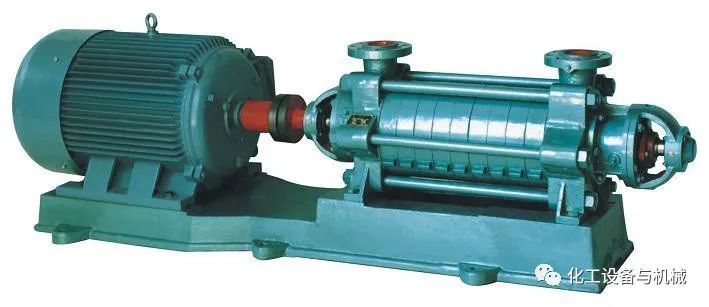

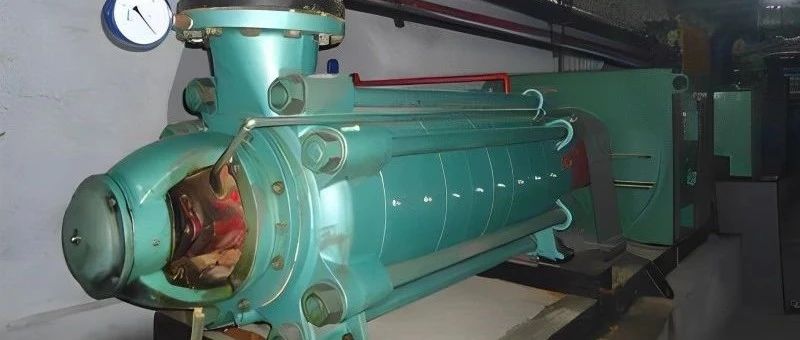

3、多級離心泵 與單級泵相比，其區別在于多級泵有兩個以上的葉輪，能分段地多級次地吸水和壓水，從而將水揚到很高的位置，揚程可根據需要而增減的級數。多級泵主要用于礦山排水、城市及工廠供水，農業灌溉用的很少，僅適用于高揚程、小流量的高山區提水來解決人畜飲水的困難。多級高心泵有立式和臥式兩種型式，主要型號有D型、DL型多級離心泵，DW型、DWL型小型多級離心泵。 (1)D型多級泵性能范圍 流量6.3～720立方米/時，揚程16～600米，進水口徑：50、75、100、125、150、200毫米，其中50～125毫米泵型為高轉速2950轉/分，150～200毫米泵型轉速為1480轉/分。 (2)結構型式 D型多級離心泵為臥式多級(2～12級)，葉輪為單吸，泵體為分段式。當首級葉輪為雙吸時，用DS表示，當同時規定有兩種轉速時，低速用DA表示，用于鍋爐給水的多級離心泵，用DG表示。
4、自吸泵 自吸泵是靠泵自身的特殊結構而產生自吸作用的單級單吸離心泵，稱為自吸離心泵 。和普通離心泵相比，在泵體結構上有顯著差別：一是泵進口位置提高，有時還裝上吸入閥;二是在出水側設置了一個氣水分離室。 泵外自吸泵，是在泵外加有自吸裝置，如帶有旋渦泵、水環真空泵、射流泵以及手動泵等。 自吸泵與普通離心泵相比，具有結構緊湊、使用操作簡單，不但省去了起動前灌大量引水的麻煩，也省去了進水管低閥，減少了進水阻力，增加泵的出水量，但與同規格的普通離心泵的效率相比要低3%～5%。自吸泵較多的是應用在輕小型噴灌機組和管道灌機組上。 自吸離心泵品種規格較多，有ZX型、TC型、BPZ型和ZB型等。 (1)ZB型性能范圍 流量2～200米3/時，揚程8～100米，配套功率0.25～45千瓦。 (2)結構型式特點 按泵的配套動力機類型分為電動機配套自吸泵和柴油機配套自吸泵。按實現自吸功能的結構與工作特點可分為內滑式、外滑式、水環輪式和其他型式。傳動方式有直聯傳動(包括內軸)和皮帶傳動。進口直徑25～200毫米，共10個口徑，54個規格。
離心泵的型號有很多，在這里只介紹一部分，如果想知道特別詳細的型號意義，還需向離心泵生產廠家咨詢。先看一組所有泵類產品型號字母所代表的含義。 - B: 單級單吸懸臂式離心泵。 - D: 節段式多級泵。 - DG: 節段式多級鍋爐給水泵。 - DL: 立軸多級泵。 - DS: 首級用雙吸葉輪的節段式多級泵。 - F: 耐腐蝕泵。 - JC: 長軸深井泵。 - KD: 中開式多級泵。 - KDS: 首級用雙吸葉輪的中開式多級泵。 - QJ: 井用潛水泵。 - QX.: 單相干式下泵式潛水泵。 - QS: 充水上泵式潛水泵。 - QY: 充油上泵式潛水泵。 - R: 熱水泵。 - S: 單級雙吸式離心泵。 - WB: 高揚程橫軸污水泵。 - Y: 液壓泵。 - YG: 管道式液壓泵。 - ZB: 自吸式離心泵。 目前離心泵產品型號一共有32種，分別是：ISG管道離心泵、ISW臥式管道離心泵、QDLF不銹鋼多級離心泵、GC鍋爐給水離心泵、DL立式多級離心泵 、GDL多級管道離心泵、PBG屏蔽式管道離心泵、YG立式管道油泵、ISWR臥式熱水泵、ISWH臥式化工泵、ISWB臥式管道油泵、ISG立式管道離心泵、IRG立式熱水循環泵、IHG立式管道化工泵、ISGB便拆式管道離心泵 ISGD低轉速離心泵、ISWD低轉速離心泵、IS單級單吸清水離心泵、IH單級單吸化工離心泵、FS臥式玻璃鋼離心泵、S型玻璃鋼離心泵、GBW濃硫酸離心泵、FSB型氟塑料合金離心泵、 AFB、FB耐腐蝕離心泵、TSWA臥式多級離心泵、ZX自吸式離心泵、S、Sh單級雙吸離心泵、LG高層建筑給水多級離心泵、CDLF不銹鋼立式多級離心泵、D多級離心泵、CYZ-A自吸式離心泵、IHF氟塑料合金化工離心泵。 下面以ISG管道離心泵為例簡單的講一下離心泵型號中各部分所表示的含義： 1、ISG系列立式管道離心泵共分為ISG,IRG,GRG,IHG,YG,ISGD六個類別。ISG為單級單吸管道離心泵,IRG單級單吸熱水管道離心泵,GRG單級單吸高溫管道離心泵,,IHG單級單吸化工泵,YG單級單吸管道離心油泵,ISGD單級單吸低轉速離心泵. ISG 50 - 160 (I) A (B) ISG表示 ISG型立式單級單吸離心泵。 50表示 泵進口公稱直徑和出口直徑，單位為MM. 160 表示 葉輪名義外徑，單位為MM. (I) 表示 流量分類。 A表示 葉輪**次切割。 B表示葉輪第二次切割。
2、ISGB型便拆立式管道離心泵，ISGB便拆立式離心泵。 ISGB 150 - 50 (I) (A) (B) (C) ISGB又分三種型號，分別表示為：ISGB便拆立式離心泵，IRGB便拆立式熱水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。 150表示 泵進口公稱直徑和出口公稱直徑，單位為MM。 50表示 離心泵的額定揚程，單位為M。 (I)表示流量分類。 (A) (B) (C) 分別表示葉輪經過**次切割，第二次切割，第三次切割。

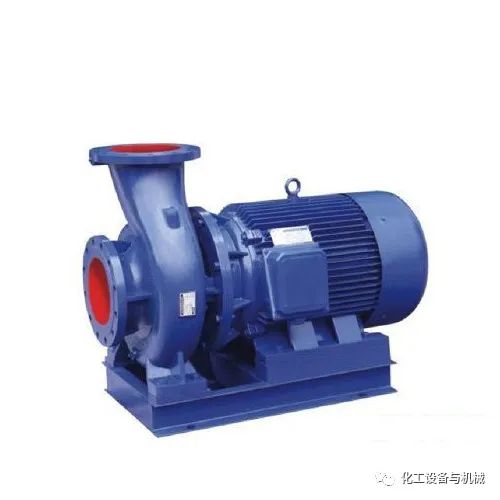

3、臥式管道離心泵共有五種型號，分別是：ISW臥式離心泵，ISWR臥式熱水離心泵，ISWH臥式化工離心泵，ISWB臥式防爆離心泵，ISWHB臥式防爆化工離心泵。ISW型臥式管道離心泵： ISW 150 - 160 (I) A (B) 150表示離心泵的進口公稱直徑和出口公稱直徑，單位為MM。 160表示葉輪名義外徑，單位為MM。 (I)表示流量分類。 A (B) 分別表示葉輪經過**次切割和第二次切割。 Q:潛水 W:排污 G:管道 Y:液下 N:泥漿 Z:自吸 L:立式 AS:撕裂 JY:攪勻 P:不銹鋼 B:防爆

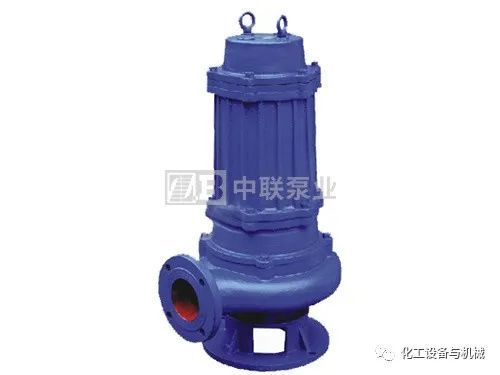

QW(WQ)無堵塞潛水式排污泵 例：80WQ(QW)P40-15-4 80 WQ(QW) P 40 - 15 - 4 │ │ │ │ │ └—-泵的電機（KW） │ │ │ │ └———-泵的揚程 │ │ │ └—————--泵的流量（m3/h） │ │ └———————-不銹鋼材質 │ └—————————-潛水排污泵 └———————————--泵的口徑即代表泵排出公稱直徑
JYWQ、JPWQ自動攪勻排污泵 例：80JY（P）WQ50-10-1600-3 80 JY (P) WQ 50 - 10 - 1600 - 3 │ │ │ │ │ │ │ └—泵的電機（KW） │ │ │ │ │ │ └—-——泵的攪勻范圍 │ │ │ │ │ └————-——泵的揚程 │ │ │ │ └—————————泵的流量（m3/h） │ │ │ └—————————— W：排污 Q：潛水 P：不銹鋼 │ │ └—————————-—-—P：不銹鋼材質 │ └—————————-————-JY：攪勻 └————————————泵的口徑即代表泵排出公稱直徑
GW無堵塞管道式排污泵 例：100GWP(B)100-15-7.5 100 GWP B 100 - 15 - 7.5 │ │ │ │ │ └—-泵的電機（KW） │ │ │ │ └———-泵的揚程 │ │ │ └——————-泵的流量（m3/h） │ │ └———————--防爆電機 │ └—————————--G：管道式 W：排污泵 P：不銹鋼 └——————————-—-泵的口徑即代表泵排出公稱直徑

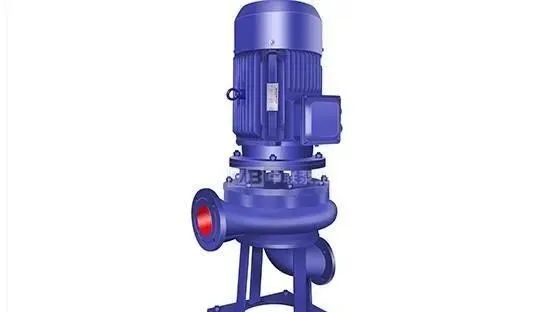

LW(WL)無堵塞直立式排污泵 例：100LW(WL)PB100-15-7.5 100 LW(WL) P B 100 - 15 - 7.5 │ │ ││ │ │ └—泵的電機（KW） │ │ ││ │ └—-——泵的揚程 │ │ ││ └——————-泵的流量（m3/h） │ │ │└————————防爆電機 │ │ └—————————不銹鋼 │ └————————————L：直立式 W：排污 └—————————————--泵排出的公稱直徑即口徑

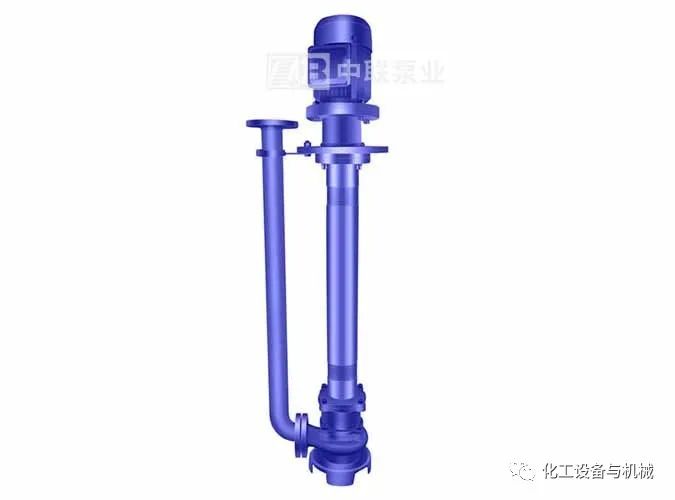

YW無堵塞液下式排污泵 例：100GWP(B)100-15-7.5 100 GWP B 100 - 15 - 7.5 │ │ │ │ │ └——泵的電機（KW） │ │ │ │ └————泵的揚程 │ │ │ └———————泵的流量（m3/h） │ │ └———————-—防爆電機 │ └——————————-G：管道式 W：排污泵 P：不銹鋼 └——————————-——泵的口徑即代表泵排出公稱直徑
ZW無堵塞自吸式排污泵 例：100ZW15-30PB 100 ZW 15 - 30 P B │ │ │ ││└————泵的電機（KW） │ │ │ │└—————不銹鋼材質 │ │ │ └——————泵的揚程 │ │ └———————-—泵的流量（m3/h） │ └——————————(無堵塞自吸排污泵)Z:自吸式 W:排污 └————————————泵的口徑即代表泵排出公稱直徑
AS切割式潛水排污泵 例：AS10-2WCB AS 10 - 2 W CB │ │ │ │└——————抗堵塞撕裂機構 │ │ │ └———————電壓為220V │ │ └———-—————電機的級數 │ └——————————-功率P2*100 └————————————單葉片葉輪
NL型立式污水泥漿泵 例：NL76A-9 N L ( C F W )76 A - 9 ││ │││ │ │ └——泵的揚程 ││ │││ │ └————機械密封 ││ │││ └—————-出口徑 ││ ││└———————臥式 ││ │└————————不銹鋼 ││ └—————————加長型 │└——————————--立式 └———————————--泥漿泵
WQK/QG系列帶切割裝置排污泵 例：WQK20-20QG W Q K (X、D) 20 - 20 QG ││││ │ │ │ └—帶切割裝置 ││││ │ │ └—-—泵的揚程 ││││ │ └————--泵的流量（m3/h） ││││ └———————單通道葉輪 │││└———————-—旋渦式葉輪 ││└————————-—開式葉輪 │└—————————---潛水式 └——————————---污水 ISG系列立式管道離心泵 例：ISG50-160(I)A ISG 50 - 160 (I) A(B) │ │ │ │ └—葉輪經**次切割 │ │ │ └—-——流量分類、(I)為大流量、 │ │ └—————葉輪名義外徑 │ └————————泵的口徑 │ ┌ ISG型立式離心泵 └————————┼ IRG型立式熱水泵 ├ IHG型立式不銹鋼化工泵 └ YG型立式防爆油泵
ISGD系列低轉速立式管道離心泵 例：ISGD80-160(I)A ISGD 80 - 160 (I) A(B) │ │ │ │ └—葉輪經**次切割 │ │ │ └—-——流量分類、(I)為大流量、 │ │ └—————葉輪名義外徑 │ └————————泵的口徑 │ ┌ ISGD型低轉速立式離心泵 └————————┼ IRGD型低轉速立式熱水泵 ├ IHGD型低轉速立式不銹鋼化工泵 └ YGD型低轉速立式防爆油泵
IGSB系列便拆式管道離心泵 例：ISGB50-160(I)A ISGB 50 - 160 (I) A B │ │ │ │ │└—葉輪經**次切割 │ │ │ │ └——流量分類、(I)為大流量、 │ │ │ └——————葉輪名義外徑 │ │ └—————泵的口徑 │ └———————— │ ┌ ISGD型低轉速立式離心泵 └————————┼ IRGD型低轉速立式熱水泵 ├ IHGD型低轉速立式不銹鋼化工泵 └ YGD型低轉速立式防爆油泵
ISW系臥式管道離心泵 例：ISW65-160(I)A ISW 65 - 160 (I) A(B) │ │ │ │ └—葉輪經**次切割 │ │ │ └—-——流量分類、(I)為大流量、 │ │ └—————葉輪名義外徑 │ └————————泵的口徑 │ ┌ ISW型臥式管道離心泵 └————————┼ ISWR型臥式管道熱水離心泵 └ ISWH型臥式不銹鋼管道離心化工泵
SG系列管道泵 例：50SG15-30 50 SG 15 - 30 │ │ │ └—葉輪經**次切割 │ │ └—-——流量分類、(I)為大流量、 │ └————┬SG型管道離心泵 │ └SGR型熱水管道離心泵 └-——————泵的口徑
SPG系列管道屏蔽泵 例：SPG80-200(I)A SPG (R) 80 - 200 (I) A (B) (C) │ │ │ │ │ │ │ └—-葉輪經第三次切割 │ │ │ │ │ │ └—-——葉輪經第二次切割 │ │ │ │ │ └—————葉輪經**次切割 │ │ │ │ └———————流量分類 │ │ │ └—————————葉輪名義外徑 │ │ └——————————-—泵進、出口公稱直徑 │ └————————————┬流體類別(普通不注、熱水為R) │ └腐蝕性流體為T，防爆為B └———————————————-屏蔽式管道離心泵
XBD系列消防泵 例：XBD10.4/5-50LG XB D 5.0 / 5 - 50 DL │ │ │ │ │ │┌DL立式多級消防泵 轉速1450r/min │ │ │ │ │ ││LG立式多級便拆消防泵 轉速2900r/min │ │ │ │ │ └┼ISG立式單級單吸消防泵 │ │ │ │ │ │TSWA臥式多級消防泵 │ │ │ │ │ │ISW臥式單級單吸消防泵 │ │ │ │ │ └GDL立式多級管道消防泵 │ │ │ │ └—-—泵的口徑 │ │ │ └———-—流量(L/s) │ │ └———————消防泵壓力(揚程(50m)) │ └——————-——電動 └——————————消防泵
CQ系列磁力傳動離心泵 例：32CQ-15 32 CQ - 15 │ │ └—揚程 │ └—-——磁力傳力離心泵 └—————進口直徑
CQF系列磁力傳動離心泵 例：32CQF-15 32 CQ F - 15 │ ││ └—揚程 │ │└—-——過流部件材質為塑料 │ └————-磁力傳力離心泵 └——————進口直徑
CQB系列磁力傳動離心泵 例：CQB50-32-160 CQ B 50 - 32 - 160 │ │ │ │ └—葉輪名義直徑 │ │ │ └—-——泵出口直徑 │ │ └—————-泵進口直徑 │ └———————過流部件材質為不銹鋼 └-————————磁力傳動離心泵
CQB-F系列磁力傳動離心泵 例：CQB50-32-160F CQB 50 - 32 - 160 F │ │ │ │ └—氟塑料(F46)襯里 │ │ │ └——-葉輪名義直徑 │ │ └—————-泵出口直徑 │ └————————泵進口直徑 └——————————磁力傳動離心泵
ZCQ系列自吸式磁力傳動離心泵 例：ZCQ50-40-145 Z CQ 50 - 40 - 145 │ │ │ │ └—葉輪直徑 │ │ │ └————出口直徑 │ │ └———————進口直徑 │ └—————————-磁力傳動離心泵 └———————————自吸式
DL、DLR系列立式多級離心泵 例：100DDLR100-20×4 100 D DL R 100 - 20 × 4 │ │ ││ │ │ └—-泵的級數 │ │ ││ │ └————單級葉輪揚程 │ │ ││ └———————流量（m3/h） │ │ │└————————-熱水 │ │ └—————————-立式多級 │ └———————————多出口 └————————————-泵的口徑即代表泵排出公稱直徑
TSWA系列臥式多級離心泵 例：50TSWA×5 50 T S W A × 5 │││││ └——————泵的級數 ││││└————————-新一代產品 │││└—————-————輸送低溫類似清水介質 ││└——————-————單吸葉輪 │└———————————-透平式 └————————————-泵的口徑即代表泵排出公稱直徑
LG、LGB系列便拆式高層建筑給水多級離心泵 例：100LG-B(R)72-20×6 100 LG-B (R) 72 - 20 × 6 │ │ │ │ │ └—泵的級數 │ │ │ │ └———-新一代產品 │ │ │ └—————--輸送低溫類似清水介質 │ │ └——————-—-單吸葉輪 │ └——————————-透平式 └————————————-泵的口徑即代表泵排出公稱直徑
GDL系列便拆式管道多級離心泵 例：50GDL18-15×5 50 GDL 18 - 15 × 5 │ │ │ │ └—泵的級數 │ │ │ └———-設計點單級揚程15(mm) │ │ └—————--設計點流量18（m3/h） │ └——————-—GDL便拆式管道多級離心泵 └—————————-泵的口徑即代表泵排出公稱直徑
GC型水泵系臥式單吸多級分段離心泵 例：21/2GC-6×5 21/2 GC - 6 × 5 │ │ │ └-葉輪數量或級數 │ │ └———縮小為1/10泵的比轉數,即比轉數為60 │ └—————鍋爐給水泵 └——————-—吸入口直徑被25除得值并化整
CDLF系列輕型不銹鋼立式多級離心泵 例:CDLF4-160 CDL F 4 - 160 │ │ │ └-160-級數*10 │ │ └———4-額定流量(m3/h) │ └—-———F-(普通型略)過流部件為不銹鋼304或316 └————-——-CDL-沖壓輕型立式多級離心泵
D型臥式多級離心泵 例:80D12×5 80 D 12 × 5 │ │ │ └-葉輪數量 │ │ └—-——單吸揚程 │ └—————單吸多級分段式離心泵 └———————-吸入口直徑  |
